2013年07月15日

フォグランプ装着

入手から半年

IMG_59211.jpg昨年11月下旬に入手した「フォグランプ」を、本日ようやく重い腰を上げ装着する。 自分のバイク活動では夜間走行があまりなく、必須アイテムとはいえないが単に憧れからの装着である。




IMG_5910.jpg取り付けにあたり、まずはカウル関係を取り外す。 ここまでは手慣れており、10分足らずで丸裸状態。



IMG_5911.jpgほぼバイクと同じくらいの長さのハーネスをフレームに這わすため色々と思案。

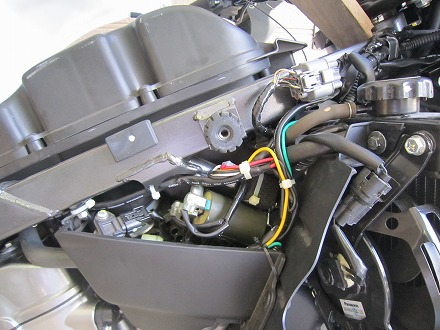

決定exclamation×2 基点となるリレー、メインヒューズ、サブヒューズを右ラジエター後部の開きスペースに取り付ける。
ここから、左右ランプ、バッテリー、スイッチへハーネスを這わせる。

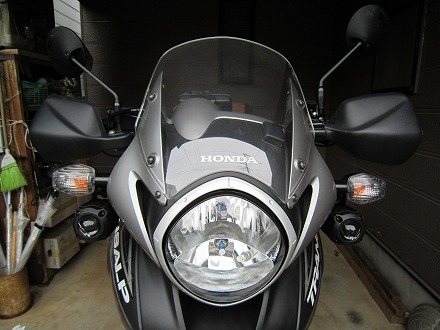

そして、完成。 【オンマウス】

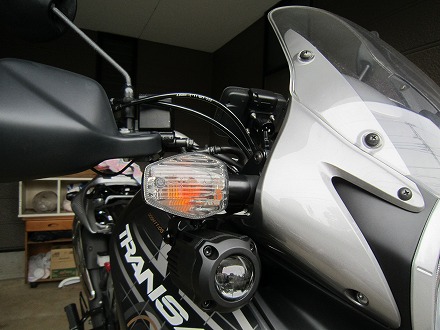

専用ステーはこんな感じ。【オンマウス】
ウィンカーと共締めでスマートにフォグランプが装着でき、割と満足である。わーい(嬉しい顔)





そして、スイッチだがハンドル左に装着。 【オンマウス】
ハンドル左側はナビ、グリップヒーター、そしてフォグランプとスイッチだらけ・・・




最後に、ここまでの道のりはそう単純ではなかった。
その1:ナビの電源をポジションランプから純正専用ハーネスのナビ端子から取り直したが、電源供給ができない。
その2:フォグランプスイッチをハンドルに取り付ける際、パイプ径が合わずにスクリューの長さが足りず固定できない。
その3:仮組み終了後、試験点灯を行う。しかし、リレーの作動音はすれどもランプは点灯せず。

トラブルシュートの結果
・ナビ電源は通称パックンチョ(フォグランプに同梱されていたもの)の不良。 手持ちの信頼できるパックンチョを使用し解決。
・フォグランプスイッチは手持ちの2倍の長さのステンレススクリューを使用して解決。
・フォグランプ不灯の原因はメインヒューズ切れ。 真因はフォグランプ内部で組み付け不良のためのショート。 ホムセンでヒューズを仕入れ、フォグランプを組み直し解決。

取付終了後の感想としては、まず第一にヘッドライトとの色合いがアンバランス。 そして、短時間しか点灯していないが、かなりの発熱である。 結果、LED化が早急の課題である。
