バザードランプ増設作業

安価の改造

IMG_3540.jpg本日、ハザードランプ増設に伴う必要なパーツが揃ったため、作業に取り掛かった。 先日「PCX125」の右ハンドルスイッチはすでに入手しており、新たに手に入れたものは計画の通り、エーモンの「整流ダイオード6A」のみ。 価格はアマゾン価格で349円。 つまり、今回のハザードランプ増設にかかった費用は2,301円と財布に優しい改造となった。



まずはパーツの比較からスタートした。 今回はスイッチ部分のアッパー側のみ交換する予定である。



スタータースイッチとそれに接続されるハーネスを再利用し、組み付ける。
メーターケース内で片方の配線にウインカーリレーの出力線(灰色)を結線し、もう片方をヘッドライトケース内に。

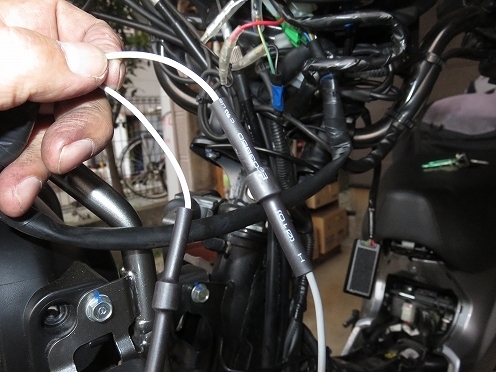

そして、ヘッドライトケース内で今回入手したダイオードを、左右ウインカーのそれぞれのプラス側(空色と橙色)に結線した。

概念図の様にいたって簡単な作業である。






完成 【オンマウス】

しかし喜びもつかの間、ヘッドライトユニットを取付るとロービームが点灯しないではないか・・・

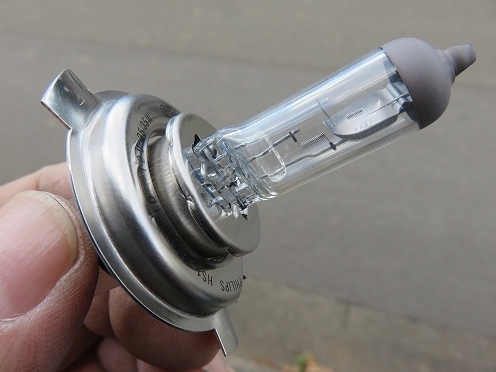

バルブを取外し、導通確認するとロービーム側が見事に断線していた。
特に手荒く扱ってはいないのだが。。。💨 ヘッドライトバルブの要手配・・・

posted by 2740GG at 17:13| Comment(2) | TrackBack(0) | 月曜整備(CR0SS CUB) | このブログの読者になる | 更新情報をチェックする
