2018年02月12日

バイク用USB電源

取付

IMG_4858.jpg昨日に引き続き、本日も15連勤後の連休中。 でも、本日もバイク活動に行く気にならず午前中はゴロゴロと休養。 そして、午後からは先日仕入れた「USB電源」を装着する。 既に、PGM-FIサービスチェックカプラーのACCからはチョイナビ・デジタルメーター・シフトインジゲーターへ供給しているため、このUSB電源についてはバッテリー直結にすることにした。

にほんブログ村 バイクブログへ にほんブログ村 バイクブログ ツーリング(バイク)へ にほんブログ村 バイクブログ カブ系へ  2018年から参加


81Ha-foyUxL._SL1500_.jpgしかし、さすが単純にバッ直にする事は出来ず、ハザードランプ増設時に入手していた「コンパクトリレー」を使用し、回路を成立する事にした。





レッグシールドを取外すと、ステムヘッド右側は配線で満員。 【オンマウス】
いくらコンパクトリレーと言えども、ここに増設する事は出来ない。

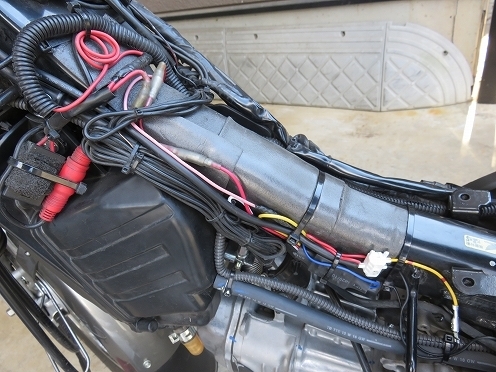

そして、決定。 エアクリーナーボックス左側後部に。

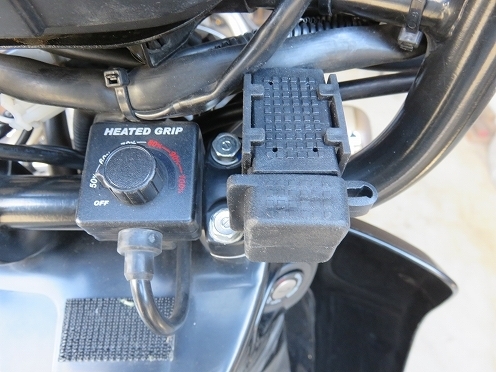

本体は、ハンドルのグリップヒーターコントロラーの右側に設置。



そして、スマホを接続して作動確認。 完成!

ラベル:USB電源
