2018年03月06日

【リトルカブ】キャブレターオーバーホール

原因はフロートバルブ

IMG_4971.jpg本日、ガソリン臭いリトルカブの修理を行った。 先週の故障探求で予測発注していた部品が昨日に入手し、午前中からスタートする。 このリトルカブはクロスカブに比べ、レッグシールドの取外しはいたって簡単。 4本のボルトを外し、後端部の袋ナット2本を緩め、サクッと取外す。



にほんブログ村 バイクブログへ にほんブログ村 バイクブログ ツーリング(バイク)へ にほんブログ村 バイクブログ カブ系へ  2018年から参加

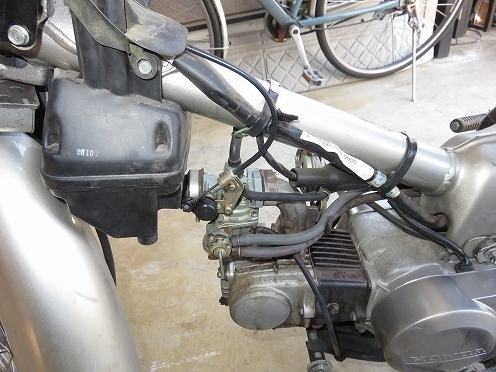

エアークリーナーボックスAssyを外せば作業性もアップするため、取り外す。 ついでに乾式のエアクリーナーも確認・清掃する。



会社で高圧温水洗浄機でクリーニングしたが、ブラインドとなる箇所は汚れが落ち切っておらず、灯油と歯ブラシを使い丸洗いした。



完全分解し、全クリーニング。



危惧していたフロートチャンバーは問題なし。

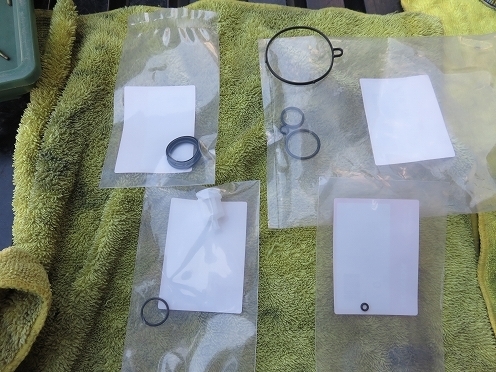

交換パーツすべて。



フロートバルブの先端部は、段付き摩耗していた。 まさしくこれが原因で、オーバーフロー気味となっていた様である。



油面点検。 油面調整不可能だが、これならば問題ないはず。



綺麗になって装着されたキャブレター。



暖気後、エアースクリューの調整とアイドル回転の調整を行い、終了。。。
あとは実走点検をするだけで、きっと良い結果となっているだろう。



【備忘画像】
