【リトルカブ】ウインカーLED化

懲りずにまだまだ続く

IMG_5992.jpgLED化後、3週間しかもたなかったテール/ストップランプの解決もそっちのけで、本日はウインカーのLED化に取り掛かった。 こうなると、省エネとか長寿命とかを求める事とは違い、単純に自己満足の領域に突入してきたのである。 パーツの仕入れに関しては紆余曲折あり、先月末にようやくそろえる事が出来た。


にほんブログ村 バイクブログへ にほんブログ村 バイクブログ ツーリング(バイク)へ にほんブログ村 バイクブログ カブ系へ  2018年から参加

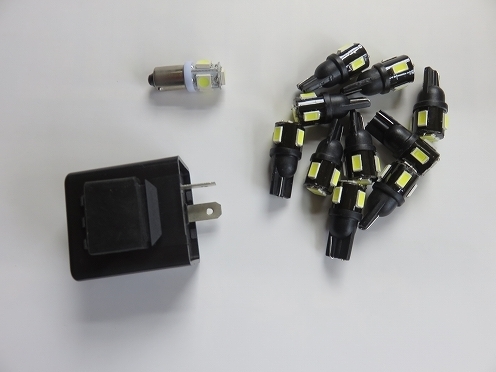

ウインカーのLED化に必須となるリレーは、ポン付け出来る定番の「ICウインカーリレー(507円)」を選択する。
そして、ウインカーバルブであるが以前ハンドル交換時の記憶から「T20サイズ」を発注し、入荷後現物を見ると大きさが・・・ 再調査するとリトルカブのウインカーバルブは「T13サイズ」であった。 誤発注したT20はとりあえず部品庫行きとなり、互換性のある「T10サイズ10個セット(999円)」を選択した。 あわせて、メーターバルブ「BA9sサイズ」200円も仕入れる。

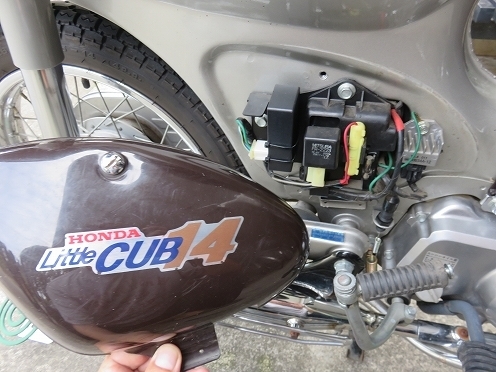

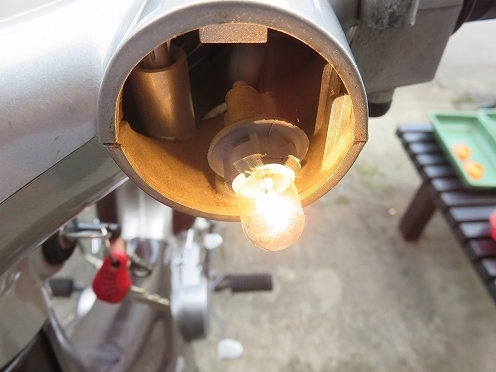

作業はいたって簡単。 フロント・リヤのウインカーレンズ取付ビス計4本を外して、LEDバルブに換装する。 それと、右サイドカバーを開けて、ウインカーリレーを換装する。


各バルブソケットの端子接触部を、テンションを強くして装着。 【オンマウス】
作動はOK! しかしこれで完成とはいかない。

このリトルカブは、「ウインカーインジゲーターランプ」と「オーディブルパイロットCOMP(カチカチ音)」の各配線が、左右のウインカーの配線につながっているため、チョットした改造が必要である。

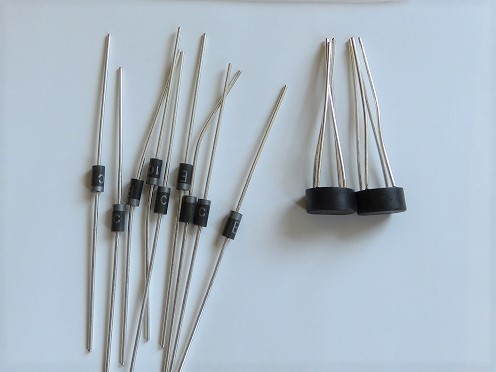

そのために、町田の電子パーツ店で仕事の待機中に整流ダイオードとブリッジダイオード等を仕入れた。 以前、クロスカブのバザードランプ増設時に、エーモンの「整流ダイオード6A」349円に使用したが、今回は30円(15円/本)で済んだ。
ちなみにブリッジダイオードは、後日の悪戯に使用する予定。

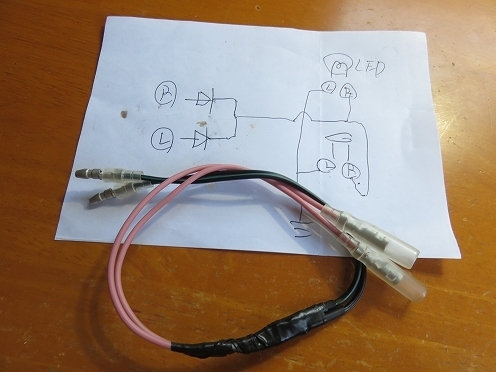

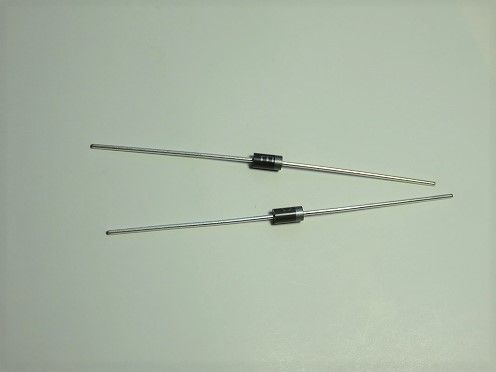

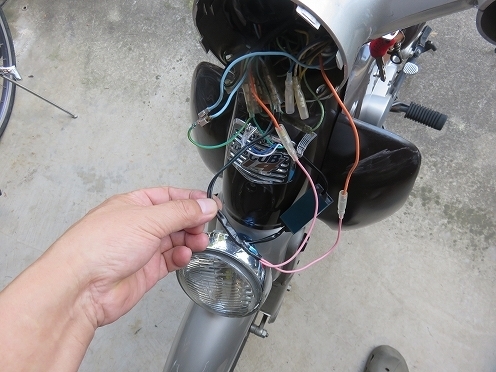

整流ダイオード2本を使用して、追加回路を作成した。
黒ハーネス→各ウインカーのプラス電源入力
桃ハーネス→ウインカーインジゲーターランプとオーディブルパイロットCOMPに接続

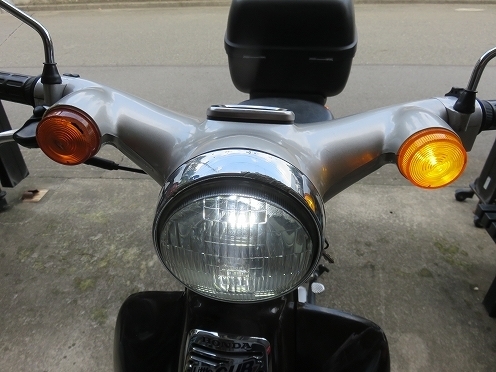

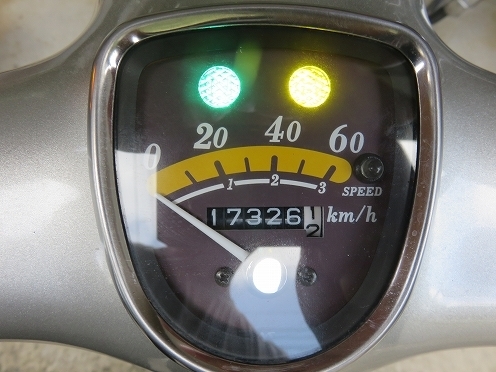

そして、完成。 外見上の変化は無いが、各ランプの明るさはアップした。

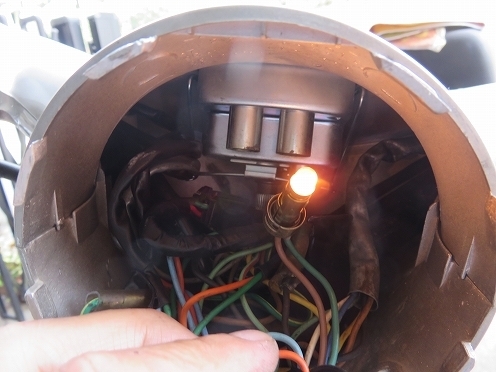

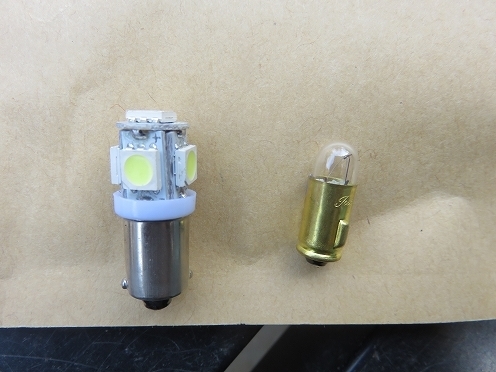

そして、もう一つのLED化であるメーターランプバルブ換装であるが、サイズ間違えで未完成となった。 ✖=BA9s  〇=BA7s



◆備忘画像

posted by 2740GG at 15:37| Comment(2) | 月曜整備(Little CUB) | 更新情報をチェックする
この記事へのコメント
おじゃま致しまーす

随分 マニアックな作業を されましたね
部品が 安く手に入って何よりです

回路を見て ちょっと思ったのですが
ダイオードだけで 抵抗は要らないんですね
LEDの中に 入ってるのかな?
明るく光ってるので 何よりです
Posted by ロッソ at 2018年09月16日 18:34
こんばんは。

もう完全にオタクの領域に突入してきました。 来週は、電解コンデンサーを入手するべく予定しています。 ウインカーのLED化で必要とされている“抵抗”ですが、ウインカーリレーをICリレーにする事により、抵抗いらずとなっています。 自己満足の極致です。

>ロッソさん
>
>おじゃま致しまーす
>
>随分 マニアックな作業を されましたね
>部品が 安く手に入って何よりです
>
>回路を見て ちょっと思ったのですが
>ダイオードだけで 抵抗は要らないんですね
>LEDの中に 入ってるのかな?
>明るく光ってるので 何よりです
>
Posted by 2740GG at 2018年09月16日 20:01
